空调室外机二通阀和三通阀知识

1、二通阀和三通阀实物外形

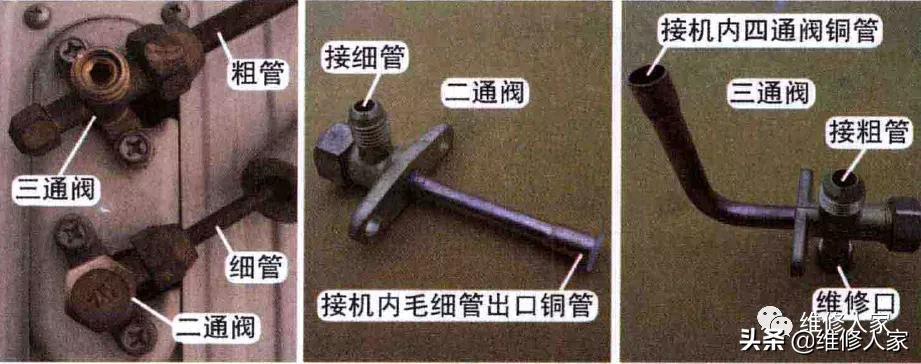

二通阀和三通阀安装位置和实物外形见下图。二通阀丝纹处接连接管道中细管（液管），接口连接室外机内毛细管出口铜管；三通阀丝纹处接连接管道中粗管（气管），接口连接室外机内四通阀铜管。

二通阀由定位调整口和2条相互垂直的管路组成，三通阀在二通阀基础上增加维修口，作用是检修空调器时使用，本节主要以三通阀结构为例作详细说明。

2、阀芯

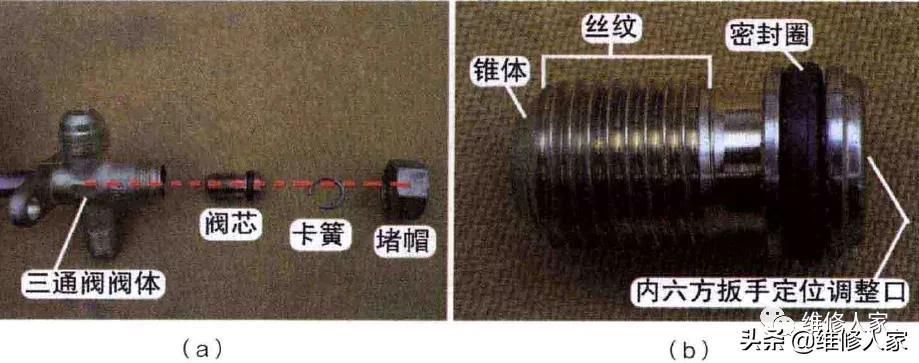

见下图，三通阀定位调整口由三通阀阀体内部的阀孔座、阀芯、止位卡簧、堵帽组成，最主要的器件为阀芯，从左到右依次为锥体、丝纹、密封圈、定位调整口。

从图（b ）中可以看出，阀芯主要靠密封圈来密封，一段时间以后或阀芯多次调整导致密封圈失效，如果堵帽未拧紧，制冷系统的氟则会通过密封圈向外泄漏，引起漏氟故障，因此在安装或维修空调器时无论是否漏氟，均需要拧紧二通阀和三通阀堵帽。

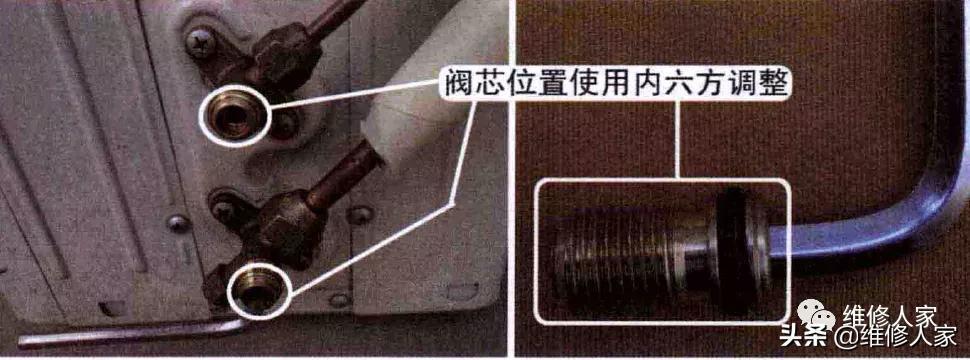

见下图，取下二通阀和三通阀堵帽，均可看到定位调整口，由内六方控制，通过旋转来调整阀芯位置，从而控制二通阀或三通阀状态。

顺时针旋转，阀芯向内侧移动，阀芯锥体与阀孔座闭合，室外机机内管道与室内外机连接管断幵；逆时针旋转，阀芯向外侧移动，阀芯锥体与阀孔座幵启，室外机机内管道与室内外机连接管相通。

3、三通阀维修口

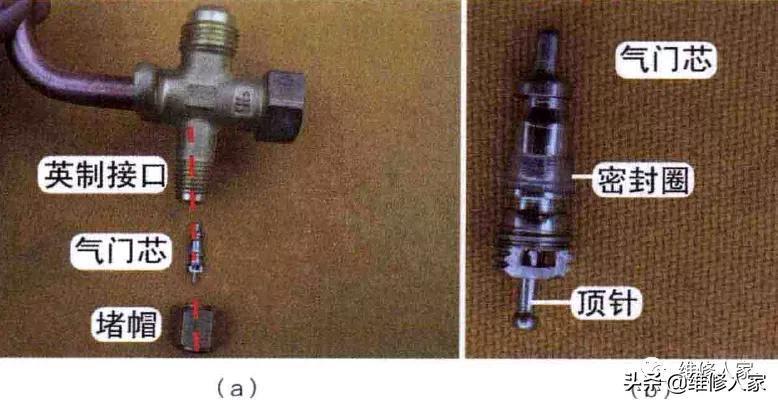

三通阀维修口主要由英制接口、气门芯、维修口堵帽组成，见下图 (a)。气门芯的作用是正常工作时封堵维修口，维修空调器时使维修口和制冷系统接通。当维修空调器时， 加氟管顶针使气门芯顶针向上移动，维修口和室内外机连接管道中气管(粗管)相通，加氟管连接的压力表显示系统压力；维修完毕后取下加氟管，气门芯顶针向下移动，封堵维修口，使之与制冷系统断开。

见上图(b),气门芯主要靠密封圈密封，一段时间以后如果气门芯损坏或密封圈失效，制冷系统的氟则会通过密封圈从维修口向外泄漏，引起漏氟故障，因此在安装或维修空调器时无论是否漏氟，均需要拧紧维修口堵帽。
